PH值是水質監測的重要指標之一，是水環境分析及治理中的關鍵環節，地表水的pH值控製更是重中之重。

17.C-起草官网PH水質在線監測分析儀，由PH變送器和傳感器（電極）組成，是針對水質中PH值分析的智能在線監測分析設備。

本分析儀器精度高，線性好，穩定性好，維護量低，使用壽命長。廣泛應用於地表地下水、市政廢水、自來水廠、汙水處理廠、工業工程、水產養殖等行業。

PH在線監測係統基本上是需要有四個組成部件： 變送器、感測電極、信號纜線、電極安裝保護裝置等。

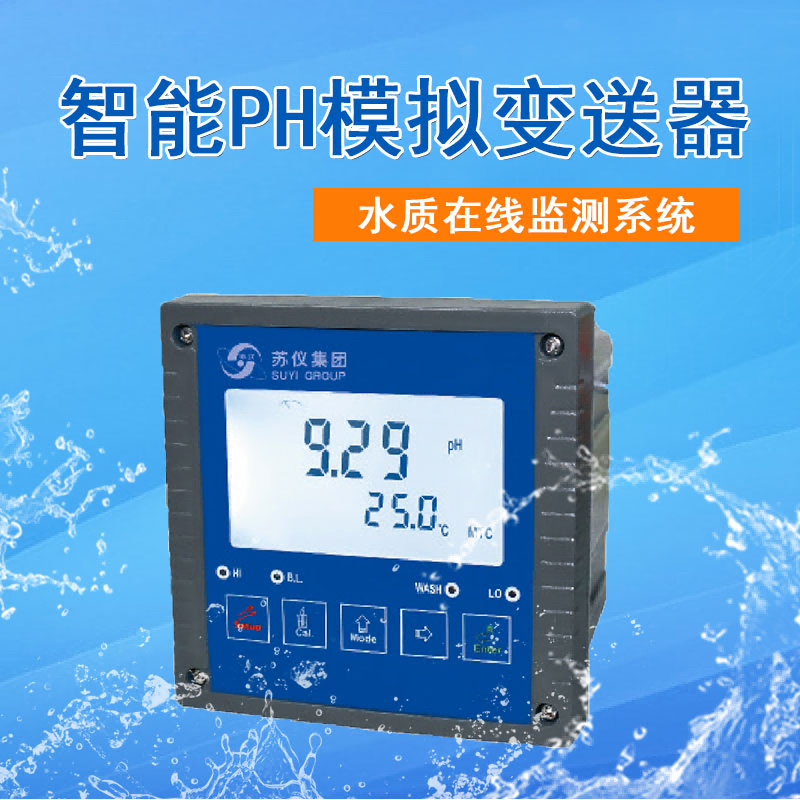

一、PH模擬變送器

性能特點：

1.144x144微電腦設計酸堿度/氧化還原變送器

2.IP65防護設計適合牆裝、盤裝、圓管安裝。

3.大型液晶顯示屏幕，附操作狀態及特殊符號顯示。

4.具背光感應器，自動及手動背光設定功能。

5.提供電極自動清洗裝置接點，程序設定輸出。

6.提供溶液接地功能，可消除樣品帶電幹擾。

7.具自動校正，手動/自動溫度補償功能及末周期校正警示。

8.密碼鎖及組合鍵進入設定、校正模式設計，增強安全防護。

9.具RS-485界麵輸出，Modbus標準通訊協議。

10.具0/4~20mA輸出對應設定pH/ORP，水體溫度。

技術參數：

機型 SWM-A100-PH-AC SWM-A100-PH-DC

測試項目 PH/TEMP

測量範圍 PH -2.00~16.00pH TEMP -30.0~130.3℃

解析度 PH 0.01pH TEMP 0.1℃

精確度 PH ±0.01±1 Digit TEMP ±0.01℃±1 Digit

溫度補償 NTC30K/PT100/自動溫度補償模式 各溫度模式下均可作溫度修正或設定

校正模式 單點、兩點、三點校正；自定義、預設Tech、NIST標準液校正

工作環境溫度 0~50℃

儲存環境溫度 -10~70℃

輸入阻抗 ＞1012Ω

顯示熒幕 液晶顯示，自動背光選擇

電流輸出一 隔離式0/4~20mA可設定對應PH/ORP/TEMP

量測範圍，負載500Ω RS485界麵 MODBUS協議

控製 接點輸出 RELAY ON/OFF 接點，240VAC 0.5A Max 設定 兩組獨立設定的HI/LO控製點 清洗設定 一組控製接點輸出，ON 0~9999秒/OFF 0~999.9小時

電壓輸出 DC±12V

保護等級 IP65

電源供應 100~240VAC±10％，50/60Hz 20V~40VDC，Imax=0.5A

安裝方式 壁掛式/管路式/盤麵式

本機尺寸 144mmX144mmX115mm(H x W x D)

挖孔尺寸 138mmX138mm(H x W)

重量 0.8Kg

二、PH電極

技術參數：

名稱 玻璃複合PH電極

型號 SY-EA-101

量程 0~14pH

耐溫範圍 0~80℃

壓力範圍 0~6bar

電極材質 玻璃/銀

尺寸規格 Φ12x120mm

特點 耐汙染；特殊參比設計，穩定性高；長距離參比擴散途徑，壽命長。

溫度補償 可選PH100/PT1000/NTC 線長 3m/5m/10m/20m可選

安裝螺紋 無

安裝方式 浸入式、管路式、引流式

應用場合 一般水處理，高汙染廢水
